液壓裝載機是機械工程中主要的機械，它廣泛應用于工程建筑、施工筑路、水力工程、國防工事等土石方施工以及礦山裝載作業。裝載機作為行走機械被廣泛應用于土方轉運、石料、松散貨物和成堆貨物的裝載、提升和運輸工作中，裝載機也具有輕度鏟掘能力。近年來高新微電子技術在液壓技術上的應用，使工程機械、建筑機械綜合技術水平越來越高，提高了這些機械的使用可靠性、操作安全性、舒適性和使用壽命，其適應性更強。
　　一、實驗項目
　　1、液壓傳動各元部件結構及工作原理觀摩、拆裝實驗。
　　2、液壓裝載機械演示控制實驗。
　　3、PLC軟件及控制實驗。
　　4、可編程序控制器(PLC)電氣控制實驗：機-電-液一體控制實驗。
　　二、實驗內容
　　1、液壓裝載機械演示控制實驗
　　1)裝料作業，鏟斗裝物后搖臂缸伸出，使鏟斗反轉，動臂提升;
　　2)卸料作業，鏟斗卸物(搖臂縮回，使鏟斗轉向)，動臂下降。
　　2、可編程序控制器(PLC)電氣控制實驗：機-電-液一體控制實驗。
　　1) PLC指令編程、梯形圖編程學習;
　　2) PLC編程軟件的學習與使用;
　　3) PLC與計算機的通訊、在線調試;
　　4) PLC在液壓傳動控制中的應用以及控制方案的優化。
　　三、性能與特點

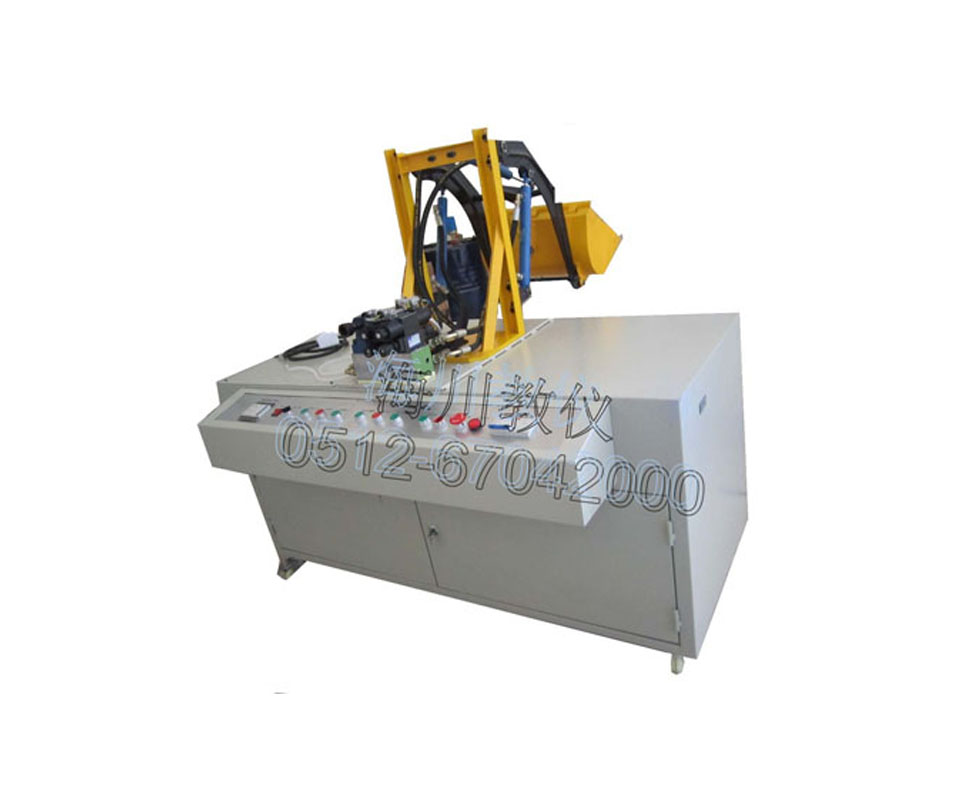

　　1、實驗臺采用冷軋鋼板(并經過噴塑、防腐處理)制作，臺式結構，控制操作于一體。
　　2、電氣操作控制為下置式，液壓站放置于液壓臺主柜內。整體結構緊湊，協調，布局美觀大方，實用性強，可供4-6人實驗。
　　3、裝載機械按實物比例縮小的全金屬結構，實驗時啟動液壓系統根據實驗要求模以操作機械進行工作。
　　4、裝載機械是按實物的結構與縮小比例制作而成，能夠真實地體現其機械的實際工況，使學生能夠在實驗中深刻了解其機構的各部件的結構與工作原理。
　　5、實驗控制采用手動控制和自動控制兩種方式。
　　6、實驗部件采用耐壓膠管，壓力可達到25Mpa。
　　7、帶三相漏電保護、輸出電壓380V/220V，對地漏電電流超過30mA即切斷電源;電氣控制采用直流24V電源，并帶有過壓保護，防止誤操作損壞設備。
　　四、主要技術參數
　　電機型號：M3P4H523 功率：2.2KW 轉速：1420r/min
　　油泵型號：VAI-15F-A3 額定壓力：7Mpa 額定流量：8ml/rev
　　外形尺寸：1450×680×1780mm
　　五、裝載機實驗臺的配置清單：
